【導讀】復合材料廣泛應用于航空航天等關鍵領域，但其內部分層、孔隙等缺陷威脅結構安全，無損檢測是保障其可靠應用的核心支撐。超聲與導波檢測為該領域主流技術，高壓放大器作為核心部件，其“高壓”驅動與“精準”控制性能直接決定檢測有效性與結果可靠性。本文將圍繞三大核心問題展開探討：“高壓”與“精準”需求的內在邏輯、高壓放大器實現精準驅動的關鍵特性、其在不同檢測場景的具體作用，進而拆解其核心工作邏輯與應用價值。
一、核心作用：為什么需要“高壓”和“精準”？
復合材料（如碳纖維增強樹脂基復合材料）在航空航天、汽車工業等領域應用廣泛，其內部缺陷（如分層、孔隙、脫粘）會嚴重影響結構安全。超聲和導波是檢測這些缺陷的主流方法。
高壓需求：
為了在復合材料中激發足夠強度的超聲波或?qū)Р?，需要?qū)動壓電換能器（PZT）產生高能量的機械振動。
根據壓電效應，施加在PZT上的電壓與其產生的應變（形變）成正比。電壓越高，激發的聲波能量越強，穿透能力越好，這對于檢測厚截面或高衰減材料至關重要。
精準驅動需求：
波形保真度：現代檢測技術（如非線性超聲、相控陣）不僅需要高強度，更需要精確控制的波形。例如，需要產生一個純凈的窄脈沖、一個特定頻率的連續波，或者一個復雜的編碼信號（如線性調頻）。任何波形失真都會導致檢測信號的信噪比下降和分辨率降低。
可控性與重復性：實驗和檢測過程必須是可重復的。高壓放大器需要提供穩定、一致的輸出，確保每次激發的信號都完全相同，這樣才能進行可靠的對比和分析。
二、高壓放大器如何實現“精準驅動”？
一臺高性能的高壓放大器通過以下幾個關鍵特性來確保驅動的精準性：
高帶寬
作用：允許放大器精確放大從直流到數百MHz甚至更高頻率的信號。這對于生成和放大陡峭的脈沖（包含豐富的高頻分量）至關重要。帶寬不足會導致脈沖上升/下降時間變慢，波形失真。
高壓擺率
作用：衡量放大器輸出電壓變化速度的能力，單位是V/μs。要生成一個快速變化的脈沖（如方波），高壓擺率是必不可少的。低壓擺率會使方波的邊角變圓，無法準確觸發PZT的瞬態響應。
低失真和低噪聲
作用：確保輸出信號是輸入信號的“純凈”放大版。總諧波失真和噪聲水平必須極低，否則會在檢測信號中引入無關的頻率成分，干擾對材料微小非線性效應或微弱缺陷回波的識別。
線性度
作用：輸出電壓與輸入電壓在整個工作范圍內保持良好的比例關系。良好的線性度是波形保真的基礎。
穩定的輸出功率和電流
作用：驅動容性負載（如PZT）時，需要瞬間提供較大的充電/放電電流。放大器必須具備足夠的輸出電流能力，才能在驅動大容量PZT時保持電壓波形的穩定，避免因電流不足導致的波形塌陷。
三、在復合材料檢測中的具體應用場景
超聲C掃描檢測：一個快速、干凈、高幅值的脈沖能激勵超聲探頭產生一個短促、高能的超聲波，穿透材料。回波被接收后，通過C掃描成像系統可以精確繪制出材料內部的分層、孔隙等缺陷的二維圖像。驅動脈沖的質量直接決定了圖像的軸向分辨率。
導波檢測：導波能在板狀或管狀結構中傳播很遠距離，實現大范圍快速檢測。高壓放大器需要精確復現這個復雜的波形包，確保激發的導波模態純凈、中心頻率準確。這對于后續的信號處理和缺陷識別至關重要。
非線性超聲檢測：這種方法通過檢測材料對高能聲波產生的非線性響應（如高次諧波）來評估微觀損傷（如疲勞微裂紋）。這要求高壓放大器在輸出高功率信號的同時，保持極低的自身諧波失真，否則無法區分來自材料的非線性信號和來自儀器的非線性信號。
相控陣超聲檢測：通過控制各陣元發射信號的延遲時間，可以實現聲束的偏轉和聚焦。這要求每個放大器通道之間具有卓越的同步性和一致的增益/相位特性。任何通道間的微小差異都會導致聚焦效果變差和旁瓣升高，影響成像質量。

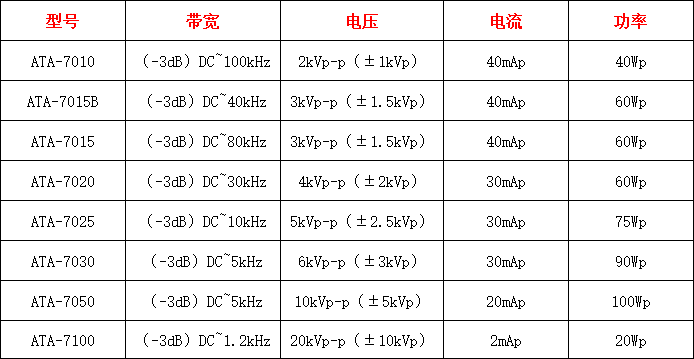

圖：ATA-7000系列高壓放大器指標參數
高壓放大器堪稱復合材料無損檢測系統的“動力核心”，其不僅承擔著將微弱控制信號放大為高能驅動信號的關鍵職責，更以高帶寬、高壓擺率、低失真、高線性度等核心特性，筑牢了“精準驅動”的基礎。從超聲C掃描的高分辨率成像，到導波檢測的大范圍覆蓋，再到非線性超聲對微觀損傷的識別以及相控陣的精準聲束控制，高壓放大器的性能直接串聯起檢測信號的質量與缺陷檢出的精度。
