【導讀】在追求電子產品更小、更快、更穩的今天，PCB制造工藝也在不斷突破極限。埋阻埋容技術，正是這樣一項“藏”出高性能的高端工藝——它將原本貼在電路板表面的電阻和電容，巧妙地嵌入到PCB內部，不僅大幅節省空間、降低噪聲，還顯著提升信號完整性和設備輕薄化水平。本文將用通俗易懂的方式，帶你揭開這項“電子隱身術”的神秘面紗，看它如何為高端電子設備注入核心競爭力。
_20260212133035_998.jpg)
啥是埋阻埋容？和傳統工藝差在哪？
咱們先看傳統的PCB板，電阻、電容都是通過貼片技術直接焊在板面的，就像在電路板上 “貼小方塊”，不僅占空間，還容易受外界干擾。
而埋阻埋容工藝，直接把電阻和電容嵌入到PCB板的內部層中，做出的電路板有專屬的結構設計：從下到上依次是第一介電層、隱埋電阻、線路層、第二介電層，還會在隱埋電阻沒貼線路層的部分，覆蓋一層特制的聚合物隔離層，保護電阻不被化學藥水腐蝕，這也是埋阻埋容板能穩定量產的關鍵。
簡單總結：傳統工藝是 “貼在表面”，埋阻埋容是 “藏在內部”，這一字之差，帶來的卻是質的提升。

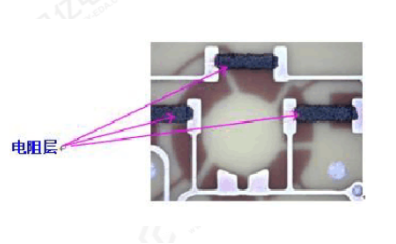

_20260212133719_810.jpg)
這項 “隱身術”，到底有哪些硬核優勢？
能成為高端電子產品的標配，埋阻埋容工藝的優勢可不是一星半點，每一個都切中了高端電路設計的痛點：
1. 省空間！讓電路板實現 “極致緊湊”
電阻電容藏進內部，PCB 表面不用再貼密密麻麻的貼片元件，直接釋放了大量板面空間，能讓工程師在更小的板面上設計更復雜的電路，這也是手機、智能手表能越做越小的核心原因之一。
2. 降噪聲！電路運行更穩定
表面的貼片元件容易受到電磁干擾，產生電路噪聲，影響設備性能。而埋在內部的電阻電容，被電路板材料包裹，相當于多了一層 “防護盾”，能大幅減少電磁干擾，讓電路運行更穩定，抗干擾能力直接拉滿。
3. 提性能！信號傳輸更 “絲滑”
埋阻埋容能縮短信號傳輸路徑，減小信號的傳輸延遲和反射損耗，讓信號傳輸的完整性和可靠性大大提升。對于手機、基站、高端工控設備這些對信號要求極高的產品，這一點尤為重要。
4. 減厚度！設備實現 “薄型化”
不用在表面貼元件，PCB板的厚度能直接減少，搭配超薄埋容芯板等專用材料，讓整個電路板更薄更輕便，完美適配現在電子產品的輕薄化趨勢。

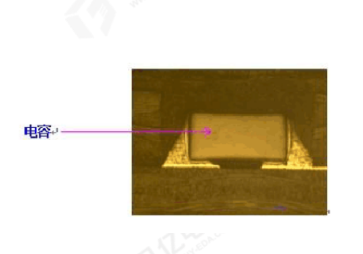

_20260212133735_167.jpg)
想把元件 “藏” 進去，步驟一點都不簡單
埋阻埋容工藝不是簡單的 “塞進去”，而是一套精密的制造流程，總共分4步，每一步都有嚴格的工藝要求：
第一步：制作專屬內部層
除了PCB常規的外層、內層，還要單獨做用于埋阻埋容的內部層，預留出埋入電阻和電容的區域，制作時會用到電鍍、蝕刻等常規PCB制造技術，保證層體的精度。
第二步：元件特殊封裝
普通的電阻電容不能直接埋入，需要做成薄型化的特殊封裝，不僅要適配PCB 板的厚度，還要有良好的熱導性能，避免運行時因散熱問題影響性能。
第三步：精準埋入元件
這是核心步驟，主要有兩種方法：要么用特殊壓制技術，把封裝好的電阻電容壓入內層材料之間；要么用激光技術在內層材料上刻出空穴，再把元件精準填充進去，全程要求極高的精度。
第四步：層體連接整合
埋好元件的內部層，還要和 PCB 的其他常規層通過層壓、鉆孔等技術連接起來，形成一個完整的電路板，確保各層之間的線路導通順暢。

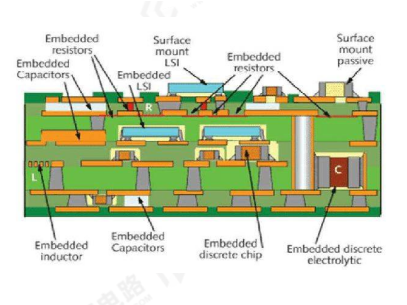

_20260212133757_208.jpg)
優勢雖大，這些短板也得知道
埋阻埋容工藝雖好，但也不是萬能的，它的短板主要集中在兩點，也是目前只用于高端產品的原因：
制造和維修復雜
電阻電容藏在內部，無法直接觀察，一旦出現問題，不能像貼片元件那樣直接更換，維修難度大，甚至可能導致整板報廢；
成本相對較高
特殊的封裝、精密的埋入流程、專用的材料，都讓埋阻埋容板的制造成本比傳統 PCB 板更高。
所以目前這項工藝，主要用于對性能、體積、厚度有高要求的高端電子產品，比如旗艦手機、高端服務器、精密工控設備、航空航天電子元件等。
總結
埋阻埋容工藝雖非萬能，卻在高端電子領域大放異彩。它以更高的設計自由度、更強的抗干擾能力和更優的信號性能，成為旗艦手機、服務器、航空航天等精密設備的關鍵支撐。盡管成本高、維修難仍是現實挑戰，但隨著技術進步與需求升級，這項“藏”在板內的黑科技，正悄然推動著電子產品的下一次進化。未來，或許我們手中的每一臺智能設備，都離不開這塊“會隱身”的電路板。
