【導讀】在現代電力系統的復雜運行環境中，電涌保護器（SPD）作為抵御雷擊與瞬態過電壓的第一道防線，其可靠性直接關系到整個電網的安全穩定。然而，SPD在長期服役中面臨的老化失效風險，若缺乏精準的隔離機制，極易引發短路甚至火災事故。傳統熔斷器或斷路器因動作特性與SPD需求不匹配，往往難以兼顧“耐大沖擊”與“斷小故障”的雙重標準。為此，專為SPD量身定制的地凱防雷后備保護器（SCB）應運而生。作為SPD的專用外部脫離器，地凱DK-TN系列SCB憑借獨特的熱磁脫扣機制，完美解決了雷電沖擊下誤動與故障電流下拒動的行業痛點。本文將深入剖析SCB的工作原理、核心優勢及DK-TN系列的產品參數，旨在為工程技術人員提供一套科學、實用的選型指南，助力構建更加安全、高效的雷電防護體系。
在現代電力系統中，電涌保護器（SPD）是防范雷擊和瞬態過電壓的關鍵設備。然而，SPD在使用過程中可能因老化或極端事件而失效，導致安全隱患。為此，地凱防雷后備保護器（SCB）作為SPD的專用外部脫離器，應運而生。它專為SPD設計，確保系統在雷電沖擊下穩定運行，同時在SPD故障時快速切斷電路，避免事故發生。本文將從SCB的工作原理、優勢特點、產品參數及選型要點入手，為工程技術人員提供實用指導，幫助選擇合適的DK-TN系列產品。
地凱SCB后備保護器的工作原理
根據國家標準GB 50057-2010和NB/T 42150-2018的相關規定，SPD回路前端必須串聯過電流保護裝置，以防止SPD失效時引發短路或火災。傳統方案常采用熔斷器或斷路器，但這些裝置的動作特性與SPD的運行需求不完全匹配。例如，在雷電沖擊電流下，熔斷器可能過早熔斷，削弱SPD的防雷能力；而在SPD短路故障時，又可能響應遲緩，導致工頻電流持續流動，引發設備損壞或火災。
SCB則針對這些痛點優化設計。它與SPD串聯安裝，在正常雷擊場景下，能承受大電流沖擊（如數十kA的雷電流）而不分斷，確保SPD充分吸收能量，發揮防雷作用。一旦SPD失效（如內部組件擊穿），產生小工頻電流（通常在幾安培至數十安培范圍）時，SCB會迅速動作，切斷回路。這種“耐大沖擊、敏小電流”的特性，源于SCB內部的熱脫扣和磁脫扣機制：雷電流的高頻瞬態特性不會觸發脫扣，而工頻故障電流則會快速加熱或磁化元件，實現可靠分斷。這樣，SCB不僅提升了系統的整體可靠性，還降低了維護成本。
SCB后備保護器的優勢特點
DK-TN系列SCB在設計上充分考慮了實際應用需求，具備多項突出優勢：
專為SPD配套設計：SCB不是通用過流保護器，而是針對SPD的特性量身定制。必須與SPD串聯使用，能無縫集成到低壓配電系統中，避免兼容性問題。
耐受大電流沖擊不分斷：在雷電沖擊下，SCB能承受高達100kA以上的電流而不動作，確保SPD不受干擾，維持防雷效能。這比傳統熔斷器更穩定，避免了不必要的斷電。
故障時快速分斷小工頻電流：當SPD短路或開路失效，產生小工頻電流時，SCB能在20ms以內響應，迅速切斷電路，防止電流積累導致的熱效應或弧光故障。
消除SPD失效安全隱患：通過精準的脫扣機制，SCB有效防范因SPD老化引起的火災、爆炸或設備損壞風險，符合電力安全規范，提升系統整體防護水平。
符合行業標準：產品參考GB/T 18802.1和NB/T 42150-2018等標準設計，性能經嚴格測試，確保在各種環境下的可靠性。
可選遠程告警功能：部分型號支持遠程信號輸出，便于集成到監控系統中。用戶可實時監測SCB狀態，及時更換故障部件，減少停機時間。
這些特點使DK-TN系列SCB適用于數據中心、工業廠房、光伏電站等高可靠性場合，尤其在雷區頻發的地區，能顯著降低風險。
地凱防雷DK-TN系列產品參數

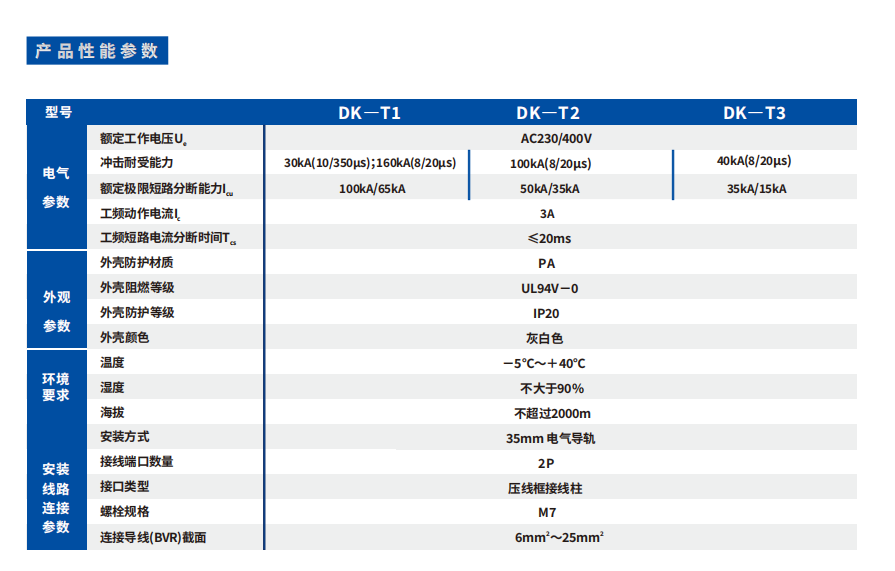

DK-TN系列包括DK-T1、DK-T2和DK-T3三種型號，針對不同電壓等級和應用場景優化。以下是關鍵參數對比，便于選型參考：
從表中可見，DK-T1適用于高沖擊電流場景，如大型工業系統；DK-T2強調快速響應，適合商業建筑；DK-T3則更注重緊湊安裝，適用于分布式光伏或小型設備。所有型號均采用模塊化設計，便于更換，且外殼材料符合UL94V-0阻燃標準，確保防火性能。
地凱防雷SCB后備保護器選型要點
選型時，應結合系統參數和環境條件進行綜合評估：
匹配SPD規格：SCB的沖擊電流耐受能力（Iimp或Imax）需不低于SPD的相應值。例如，若SPD的Iimp為25kA，則選DK-T1以裕量覆蓋。
電壓等級與極數：根據供電系統選擇AC230/400V或更高。單相系統用1P或2P，多相用3P或4P。DK-T2的2P配置適合TN-S系統。
故障響應時間：對于敏感設備，如數據中心，優先選<20ms響應的型號，以最小化中斷。
環境適應性：檢查溫度、濕度、海拔要求。DK系列可在-5℃～+40℃、濕度≤90%環境下穩定運行，高海拔地區需評估降額。
附加功能：若需遠程監控，選擇帶告警觸點的型號，便于接入SCADA系統。
安裝與維護：采用35mm DIN導軌安裝，連接導線截面6～25mm2，確保緊固。定期檢查脫扣指示燈，避免積塵影響。
在實際項目中，建議參考現場雷擊風險評估（如GB 50343標準），并進行模擬測試。例如，在光伏電站，DK-T3的40kA容量能有效保護逆變器前端SPD。
地凱防雷后備保護器SCB是提升SPD系統可靠性的關鍵組件，DK-TN系列以其耐沖擊、快響應和標準符合性，滿足多樣化需求。通過合理選型，不僅能防范雷擊風險，還可降低運維成本，確保電力系統安全穩定。
總結
